一、產品分類及基本參數

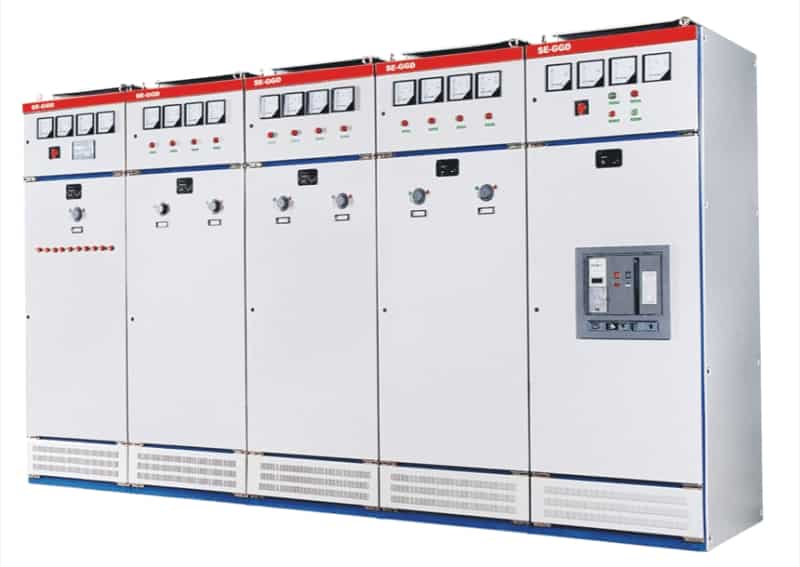

1、GGD型交流低壓配電柜
主母線：InA=630A、400A~10A
Icw=10kA
Ue=380V
Ui=660V
額定頻率：50Hz
防護等級：IP30
2、MNS型交流低壓配電柜
主母線：InA=1600A~400A
Icw=30kA
配母電線：
Inc=600A
Icw=30kA
Ue=380V
Ui=660V
額定頻率：50Hz
防護等級：IP40
3、SJDL動力配電箱
主母線：InA=400A~10A
Icw=10kA
Ue=380V
Ui=660V
額定頻率：50Hz
防護等級：IP30
二、工作原理
低壓配電柜是將低壓電路所需的開關設備、測量?jì)x表、保護裝置和輔助設備等，按一定的接線方案裝在封閉或半封閉的金屬柜中或屏幅上構成的一種組合式電氣設備，正常運行時可借助手動或自動開關接通或分斷電路，故障或不正常運行時借助保護裝置切斷電路或報警，借助測量?jì)x可顯示運行中的各種參數，還可以對某些電氣參數進行調整，對偏離正常工作狀態進行提示或發出信號。
低壓配電柜是額定電流為交流50Hz，額定電壓380V的配電系統作為動力，用于配電及照明的電能轉換和控制，該產品具有分斷能力強、動熱穩定性好、電氣方案靈活、組合方便、系列性、實用性強、結構新穎等熱點。
三、功能及作用
功能：對用電設備進行配電和控制，在電路出現欠壓、缺相、過載、過流、短路時提供斷電保護。
作用：
1、合理配置電源；
2、當線路出現故障時，有利于控制故障范圍，方便快速找出故障點及時排除故障；
3、便于分片安排線路檢修，無須大面積停電；
4、配電柜內方便放置各種保護設備，如防止短路的熔斷器，防止過載的空氣開關等。
四、典型案例
2012年，山西中強煤化有限公司與太原三劍自動化技術有限公司就供熱項目電氣設備采購項目達成合作，旨在推動該企業生產過程更安全、更高效、更智能。
該項目中中強煤化共訂購GGD型低壓配電柜24臺、PZ30型照明配電箱5臺、檢修箱9臺、JXF型現場控制箱23臺，其中各類元器件均選用國內外知名品牌，保證了設備的安全性、穩定性和耐用性。
控制設備中3臺200kw一次網循環泵，其中兩臺采用變頻器控制，另一臺通過接觸器直接起動，電動機保護器進行保護，200kw變頻器輸出回路加輸出電抗器，防止諧波干擾，保護電動機；2臺30kw一次網補水泵，一臺采用變頻器控制，另一臺通過接觸器直接起動，電動機保護器進行保護；控制設備中1#、2#鍋爐的引風機、一次風機、二次風機采用軟起動器進行控制，其他電機按照系統圖配置斷路器、接觸器等電器元器件。
我公司提供的低壓配電柜均符合國標規定，具有欠壓、缺相、過載、過流、短路保護功能；配電柜為供熱控制系統提供端子對應接口方式，方便實現與供熱控制系統的對接，實現對設備的控制。
該項目交付后至今運行情況良好，使企業生產過程在安全的基礎上管理更高效、更智能。
