一、產品組成
生活供水：變頻恒壓供水控制柜
二、工作原理
恒壓供水自動控制系統通過安裝于供水出口總管上的壓力傳感器檢測供水管網壓力，送到具有內置PID調節功能的變頻器，變頻器根據調速的給定信號或對壓力傳感器的標準電信號進行運算處理后，決定其輸出頻率，實現對驅動電動機的轉速調節，從而實現對供水的水量及供水壓力調節，.終實現了對供水管網的壓力調節，即實現恒壓供水。
外圍輔助電路及PLC和觸摸屏控制系統，用來實現切換選擇、參數顯示、故障保護等自動控制功能，以保證自動控制系統出現故障時能及時通過人工調節方式維持系統運行。
三、功能及作用
功能：
手動/自動控制
手動/自動無擾動切換
分時段運行功能
恒壓、差壓自動控制
電動機欠壓、過流、過載、缺相保護
低水位水泵自動保護、恢復后自動復位
故障實時顯示報警及記錄功能
作用：
1、控制和保護功能完善
生活恒壓供水自動控制系統采用PLC為控制核心，利用變頻器調速，可以顯示壓力、液位及相關控制畫面，數字化調節恒壓精度高、水壓波動??；控制柜具備電動機欠壓、過流、過載、缺相保護功能，有效保障系統設備安全穩定運行。
2、節能效益顯著
生活恒壓供水自動控制系統.顯著的優勢就是節電、節水，從單臺水泵的節能來看，流量越小，節能量越大，優化的節能控制方案使系統實現.大限度的節能運行；可以根據實際用水情況設定管網壓力，自動控制水泵出水量，減少水的跑、漏現象，系統實現閉環供水后，用戶的水全部由管道直接供給，避免了用水的“二次污染”；系統以.優方案自動運行可以減少相關操作人員的配備，節約人力成本，同時設備的高效運行在一定程度上可以延長設備的使用壽命，進一步降低成本。
四、典型案例
2008年山西晉城無煙煤礦業集團機關物業公司與我公司就供水設備項目達成合作，旨在以專業的技術和設備推動該企業生產生活更高效、更安全、更環保、更智能。

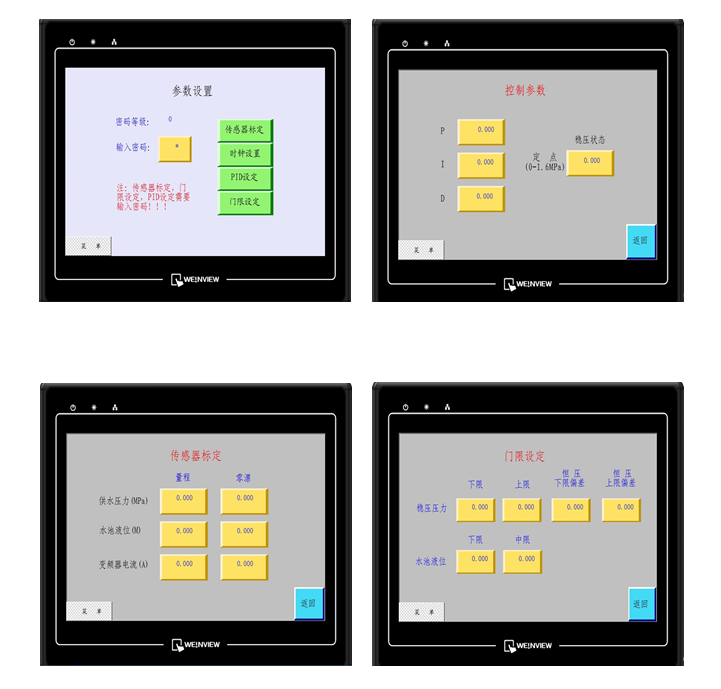

我公司根據該項目現場具體情況及要求，向其提供了6臺參數不同的變頻恒壓供水控制柜。這套恒壓供水控制系統具備手動/自動控制方式、手動/自動無擾動切換、分時段運行、恒壓、差壓自動控制、電動機欠壓、過流、過載、缺相保護、低水位水泵自動保護、恢復后自動復位以及故障報警等功能，觸摸顯示屏可以顯示當前壓力、液位、相關控制畫面以及相應參數設定。
生活恒壓供水自動控制系統采用PLC為控制核心，利用變頻器調速，相比人工調節或無管控狀態而言，數字化調控恒壓精度高、水壓波動小，采用變頻器調速還可以大幅節約電能，控制成本支出；該系統實現了閉環供水，無需水塔、水池、氣壓罐等設施，用戶的水全部由管道直接供給，避免了用水的“二次污染”。
該項目中所有設備及元器件均使用國內外知名品牌，保證設備穩定、耐用，自交付至今運行情況良好，滿足了企業生活用水的需要，獲得了甲方的一致認可。
