一、管網平衡控制的意義
1、管網失衡的現象

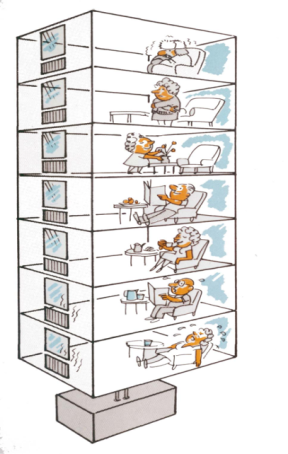

戶間不平衡

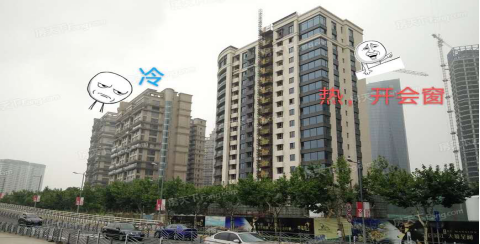

支路間、樓棟間不平衡
2、管網失衡的原因
2.1熱網存在固有缺陷
2.2設計階段考慮不嚴密
2.3施工不夠規范
2.4設備質量不達標

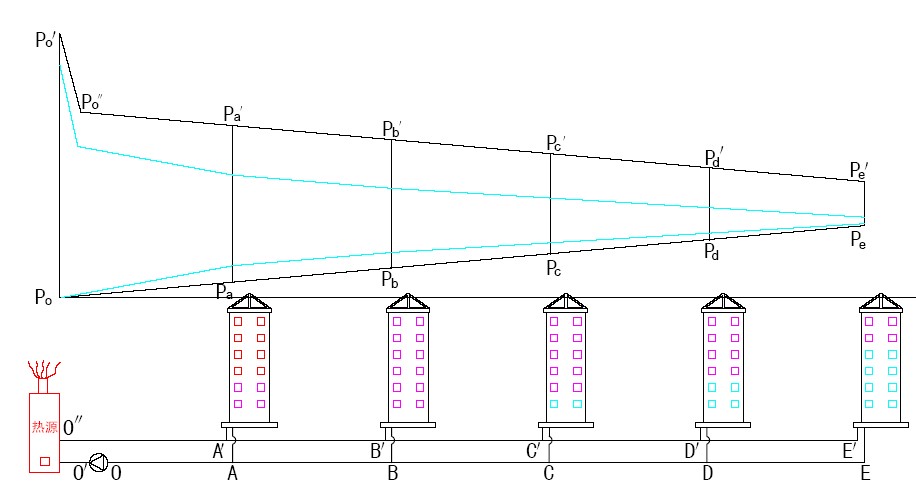

熱網先天存在近端流量大,遠端流量小的問題
3、管網失衡的影響
3.1能源浪費嚴重

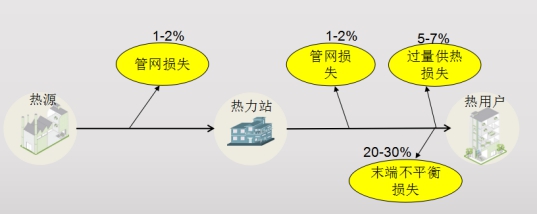

從能源傳遞過程可以看出,末端不平衡損失占總熱耗的20%左右,因此末端控制至關重要,節能潛力集中在管網末端。
3.2建設成本增加
3.3運行成本增加
3.4供熱品質差,用戶投訴率高
二、管網平衡控制的原理
1、管網水力平衡規范——適用于樓棟間、單元間、戶間
根據GB 50736標準:
5.9.11條規定:室內熱水供暖系統各并聯環路之間的壓力損失差額不大于15%;
8.5.14條規定:空調水系統布置和選定管徑時,應減少壓力損失的相對差額,當超過15%時,應采取水力平衡措施。
【這個15%的規定是相當嚴格的。并聯環路計算壓力損失相對差額不大于15%,最大只會(huì )引起的流量偏差8%左右,引起平均水溫和散熱量偏差2%左右,即使是對水溫降影響比較敏感的單管系統下游,引起平均水溫和散熱量偏差也只有5%左右?!?/span>
三、管網平衡控制的組成

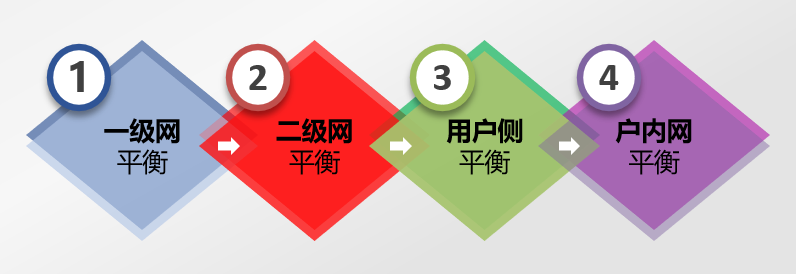

1、管網平衡系統組成

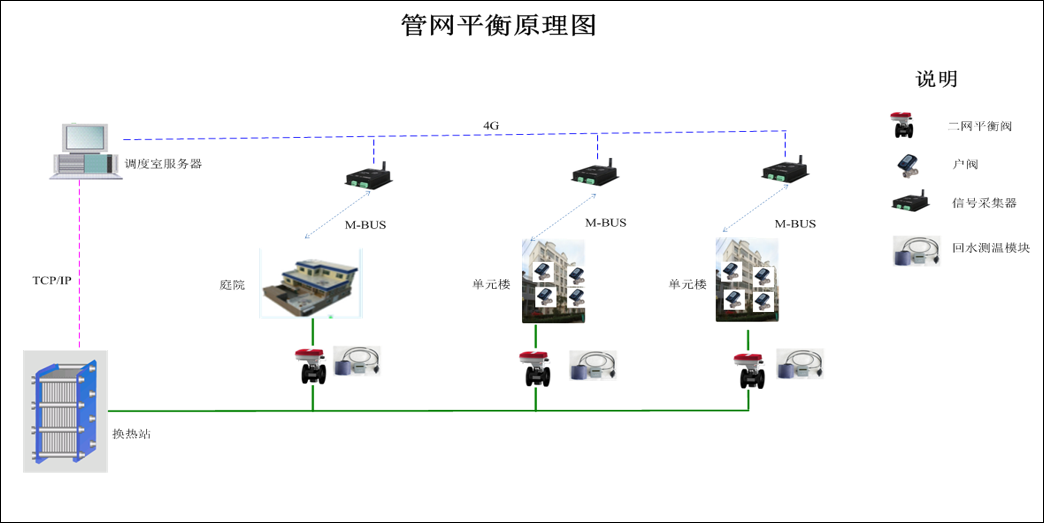

2、支路平衡系統組成
四、管網平衡系統解決方案

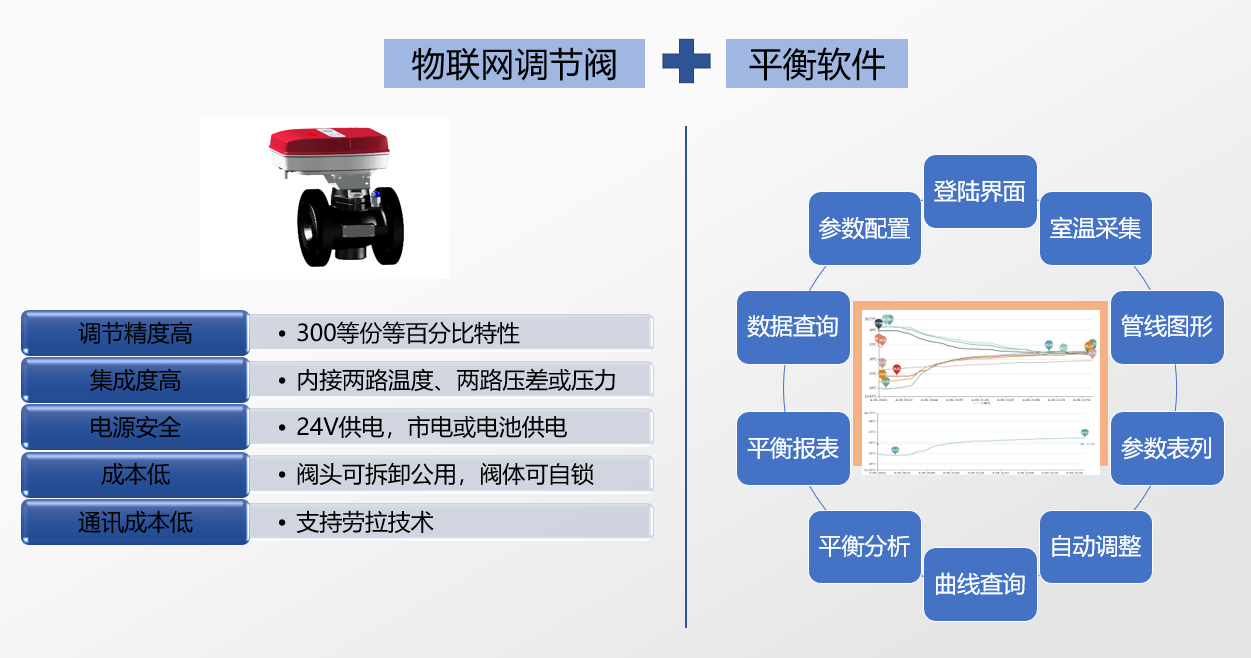

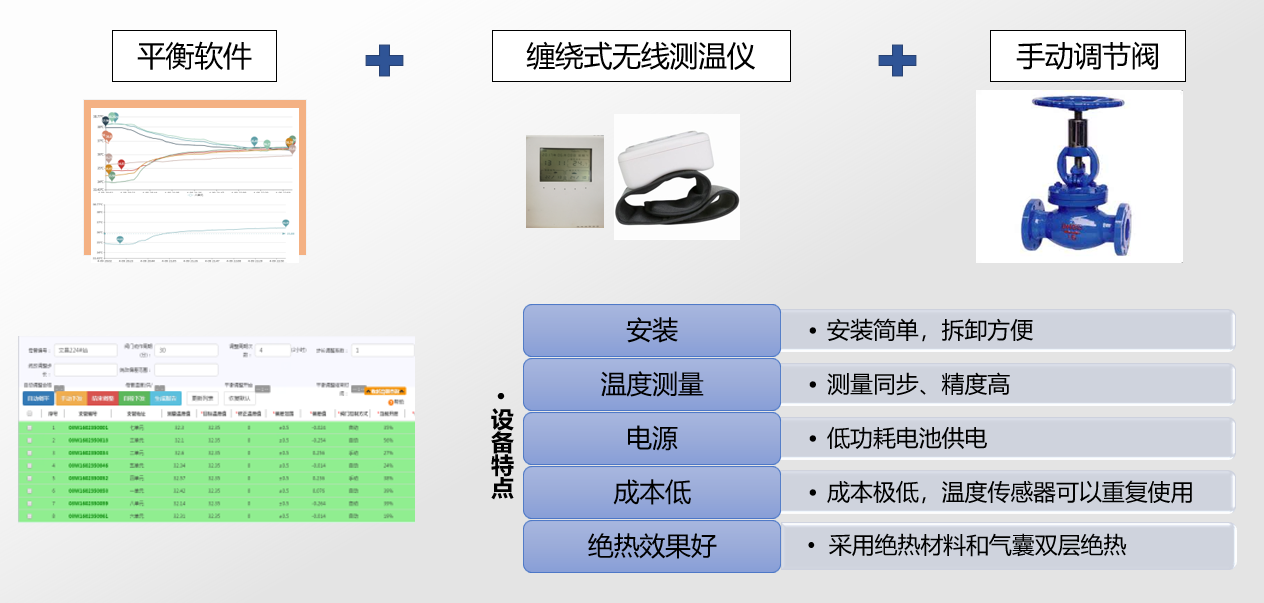

從熱源到末端用戶,采用智能調節閥門
自動調節閥門開度
整個管網水力達到平衡
消除過熱過冷現象
