板式換熱器是一種高效且廣泛應用的熱交換設備，以下是對其進行詳細的科普介紹：

一、定義與構造

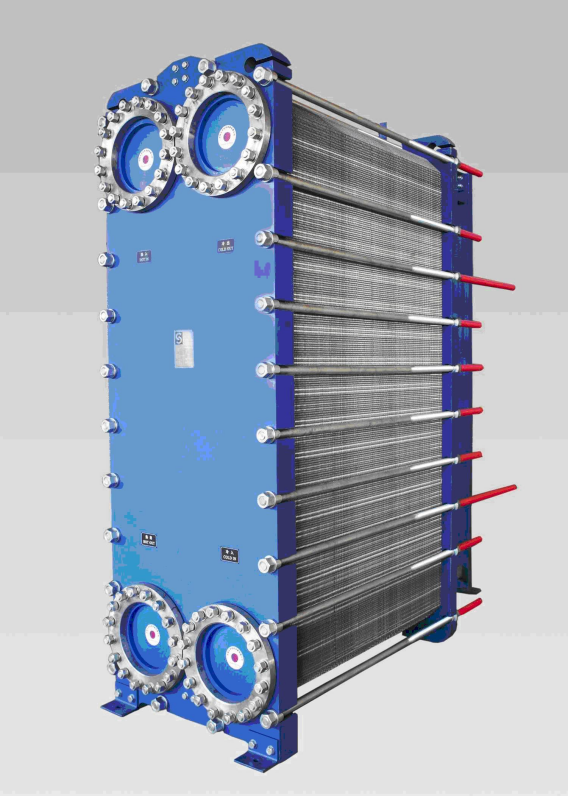

板式換熱器是由一系列具有一定波紋形狀的金屬片疊裝而成的一種新型高效換熱器。這些金屬板片之間形成薄矩形通道，供流體通過并進行熱量交換。其構造主要包括墊片、壓緊板（活動端板、固定端板）和框架（上、下導桿，前支柱）等部分。

二、工作原理

板式換熱器的工作原理基于熱傳導和對流兩種熱交換方式，具體包含以下四個方面：

1、流體流動：在板式換熱器中，兩種流體分別通過不同的通道流動，互不混合。高溫流體在流動過程中釋放熱量，而低溫流體則吸收這些熱量，從而實現熱量的傳遞。

2、熱傳導：熱量通過板片從高溫流體傳遞到低溫流體。由于板片材質通常具有良好的導熱性能，因此熱量能夠迅速而有效地傳遞。

3、對流換熱：流體流過板片間時，由于波紋狀設計增加了流體的湍流程度，使得流體與板片之間的對流換熱得以增強。這種增強的對流換熱有助于進一步提高熱交換效率。

4、密封與隔離：板式換熱器通過橡膠墊片實現板片之間的密封，確保流體不會泄漏到外部環境中。同時，這種密封結構也起到了隔離不同流體的作用，防止它們相互混合。

三、優點與缺點

優點：

1、結構緊湊，單位體積內換熱面積大，節省空間。

2、適應性強，能夠靈活調整板片數量以滿足不同的換熱需求。

3、熱量損失小，換熱效率高。

4、板隙狹窄，物料能夠以薄層快速通過，從而實現精確的溫度控制。

缺點：

1、結構特性導致需使用橡膠密封墊，密封周邊長，老化問題需注意。

2、承壓能力有限，使用溫度和墊片耐溫性能相關。

3、流道狹窄，容易堵塞，需要定期清理。

4、流體阻力較大，處理量相對較小。

四、應用領域

            板式換熱器在多個領域都有廣泛的應用，包括但不限于：

1、制冷：用作冷凝器和蒸發器。

2、暖通空調：配合鍋爐使用的中間換熱器、高層建筑中間換熱器等。

3、化學工業：純堿工業、合成氨、酒精發酵、樹脂合成冷卻等。

4、冶金工業：鋁酸鹽母液加熱或冷卻、煉鋼工藝冷卻等。

5、機械工業：各種淬火液冷卻、減速器潤滑油冷卻等。

6、電力工業：高壓變壓器油冷卻、發電機軸承油冷卻等。

7、造紙工業：漂白工藝熱回收、加熱洗漿液等。

8、紡織工業：粘膠絲堿水溶液冷卻、沸騰硝化纖維冷卻等。

9、食品工業：果汁滅菌冷卻、動植物油加熱冷卻等。

五、選型與計算

在板式換熱器的選型中，需要考慮多個因素，包括換熱面積、傳熱系數、流體流速、壓降等。換熱面積的計算通常涉及換熱量、換熱系數、對數平均溫差和污垢系數等多個參數。傳熱系數是板式換熱器選型計算中的關鍵參數，它受到換熱器自身結構的影響。

為了簡化計算，可以使用公式進行套算，如Q = K × F × Δt，其中Q代表熱負荷，K是傳熱系數，F(xiàn)是換熱面積，而Δt是傳熱溫差。通過這個公式，可以快速而準確地確定所需的板片面積。

六、維護與清洗

板式換熱器的清洗方法主要包括化學清洗法、機械清洗法和超聲波清洗法等。具體選擇哪種清洗方法需要根據設備的材質、污垢的成分、清洗條件以及清洗成本等因素綜合考慮。

綜上所述，板式換熱器是一種高效、緊湊且應用廣泛的熱交換設備。在了解其工作原理、優點與缺點以及應用領域的基礎上，可以更好地選擇和維護板式換熱器，以滿足不同領域的換熱需求。
