一、產品組成
消防供水:穩壓泵控制柜
消防泵控制柜
噴淋泵控制柜
二、工作原理
消防供水控制柜內配備PLC控制器、觸摸屏和傳感器,自動控制系統根據要求的壓力值,通過PLC的運算,輸出相應的控制信號,對水泵進行快速精準的恒壓控制。穩壓泵是向消火栓滅火管道系統或自動噴灑滅火管道系統補充水,保持管道系統壓力的水泵;消防水泵是向消防栓滅火系統供水的水泵,一般情況下處于自動啟泵狀態;噴淋泵的自啟動是通過各保護區的管網噴嘴玻璃球高溫下爆碎,引起管網水流流動,進而聯動報警閥壓力開關動作,達到自啟動噴淋泵的目的。
三、功能及作用
功能:
1、安全保護
過壓、欠壓、過流、短路、過載、缺相、接地、空載、堵轉等保護功能。
2、信息顯示
水泵運行、故障、檢修狀態,主電路電流、電壓、運行、故障狀態,水池水位,管網壓力,消防信號等信息顯示,顯示方式有指示燈、報警滾動條、數值顯示框及事件記錄表。
3、操作功能
觸摸屏具有手動/自動控制,啟動/停止等操作。
4、系統巡檢
具備手動/自動無壓巡檢功能,巡檢周期可根據用戶要求設定,每次給定固定低頻逐一巡檢,每臺泵運行兩分鐘,低速巡檢不給管網系統加壓,無管網和噴頭破裂之憂。如巡檢時遇到消防信號會(huì )自動退出巡檢,進入消防狀態。
5、故障報警及切換
設備故障、巡檢故障、消防壓力下限、水池缺水、液位下限、消防緊急起動等進行聲音報警加滾動條顯示,并具有向消防中控室報警和短信報警功能;設備故障時自動切換至備用泵。
6、事件記錄
巡檢時間到、巡檢正常、消防泵強制起動、消防信號解除以及故障報警等信息進行事件記錄,可存儲至少1000條故障及事件記錄。
作用:
保證消防系統隨時處于正常待命狀態,如遇火情以最快速度撲救,最大限度減少損失。
四、典型案例

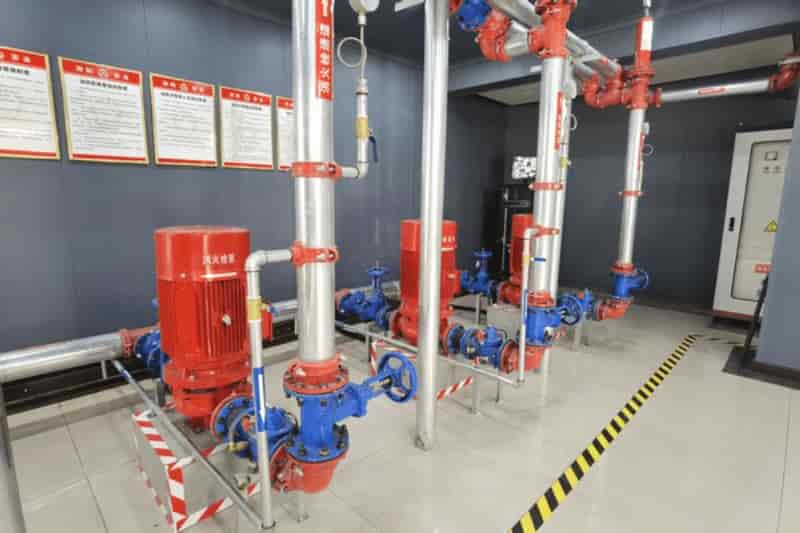

2014年晉城藍焰煤業股份有限公司與我公司就古書院礦消防設備采購項目達成合作,我方向其提供75kw消防泵2臺、37kw噴淋泵2臺以及相應的消防泵控制柜和噴淋泵控制柜。
該項目的消防恒壓供水自動控制系統可以手動/自動控制,可以實現恒壓供水、遠程控制、定期低頻巡檢等,還具備故障切換、事件及故障記錄等功能,通過定期巡檢以及故障自動切換備用泵等措施,保證消防恒壓供水自動控制系統隨時處于正常待命狀態。自動控制系統遵循《GB50974-2014消防給水及消火栓系統技術規范》中各項要求,消防水泵保持自動啟泵狀態,不設置自動停泵功能,保證系統接收到消防信號后水泵能夠迅速進入工作狀態,以.快速度響應,防止火情進一步蔓延,將損失盡可能降至.低。
自動控制系統經過嚴密計算、科學設計,遇到緊急情況時出現系統故障概率極小,.大限度保證企業生產安全,系統中各設備及低壓電氣均選用國內外知名品牌,確保系統穩定耐用。該項目交付至今未出現火情,巡檢記錄均為正常,系統運行情況良好。
